Sound Scanner P132

Sound Scanner P132 został specjalnie opracowany do zastosowań w dziedzinie inżynierii mechanicznej, akustyki budowlanej oraz hałasu środowiskowego. Dzięki rozmiarowi elementu z mikrofonoma o średnicy pomiarowej 1,32 m, możemy lokalizować hałas już od niskich częstotliwości tj. 250 Hz.

System

Sound Scanner to nowy rodzaj kamery akustycznej stworzony przez austriacką firmę Seven Bel. Innowacyjny system składa się z następujących elementów:

  • element zawierający mikrofony pomiarowe
  • urzadzenie przenośnie np. tablet, smartfon
  • oprogramowanie
  • infrastruktura chmurowa
  • statyw

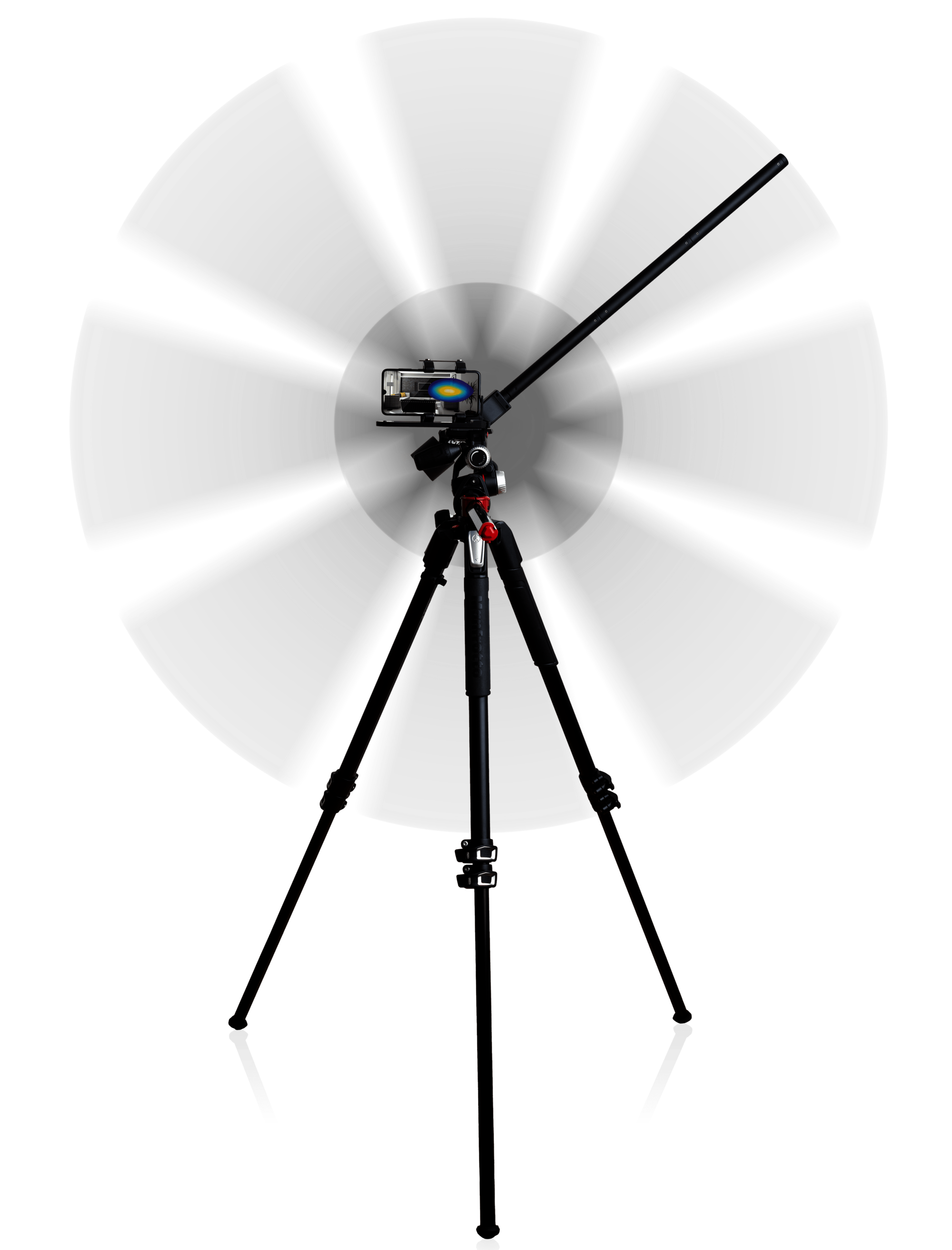

Element z mikrofonomi montowany jest na statywie i podczas pomiaru wprawiany w ruch obrotowy. Konstrukcja elementu z mikrofonami wykonana jest z wysokiej jakości materiałów, takich jak węgiel, ceramika i aluminium. Element jest wytrzymały, lekki i kompaktowy. W łatwy sposób można wprawić go w ruch w celu rozpoczęcia pomiarów.

Efektywna lokalizacja źródeł dźwięku

Przetwarzanie danych pomiarowych jest bardzo szybkie. Po każdym pomiarze aplikacja mobilna przesyła zebrane dane na nasze wysokowydajne serwery. W ciągu kilku sekund otrzymasz obrazy akustyczne w doskonałej jakości. Skorzystaj ze znacznie uproszczonego przepływu danych pomiarów i analizy zdarzeń akustycznych. Udostępniaj wyniki swoim kolegom, partnerom lub klientom w formie automatycznie generowanych raportów.

Zalety w porównaniu do konwencjonalnych kamer akustycznych

  • wysokiej jakości pomiary
  • szybki montaż
  • wyjątkowa mobilność
  • doskonały stosunek ceny do wydajności
  • prosta obsługa

Dzięki innowacyjnemu, opatentowanemu rozwiązaniu polegającemu na ruchomym elemencie wprawianym w ruch możemy symulować do 480 mikrofonów w całym obszarze roboczym wahadła przy zastosowaniu tylko 5 wbudowanych mikrofonów. Porównywalne kamery akustyczne są zwykle wyposażone w około 100 mikrofonów. Ta zaleta ma znaczący wpływ na jakość pomiaru. Wyjątkowa mobilność i prosta obsługa oraz wysokiej jakości wyniki pomiarów sprawiają, że Sound Scanner P132 jest nowoczesnym, wysokowydajnym urządzeniem pomiarowym, które można łatwo obsługiwać i transportować. Nie jest wymagany laptop, zasilacze jak również rejestrator danych.

Specyfikacja

Element zawierający mikrofony


Średnica obszaru skanowania 132 cm
Waga (bez mocowania czujnika i statywu) 1400 g
Częstotliwość obrotów (min./typ./maks.) 0,2/1/2 obrotów/sekundę
Liczba mikrofonów 5
Czas pracy baterii (przy pełnym naładowaniu) 6 godzin

Obraz akustyczny


Zakres częstotliwości 250 Hz - 10,5 kHz
Rozdzielczość przestrzenna przy 5 kHz (zakres dynamiki 3 dB) 2,6 °
Zakres dynamiczny > 13 dB
Ilość obrazów na jeden obrót do 6
Odległość pomiarowa > 0,5 m

Mikrofon


Częstotliwość próbkowania 21,5 kHz
Rozdzielczość 24 bity
Zakres częstotliwości 50 Hz - 20 kHz
Tolerancja czułości +/- 1 dB
Maksymalny mierzony poziom ciśnienia akustycznego 117 dB
Absolutny maksymalny poziom ciśnienia akustycznego 160 dB

Obliczenia/Analiza


Audio Wyświetlanie w czasie rzeczywistym sygnału czasu, poziomu ciśnienia akustycznego w dB(A), widma częstotliwości i spektrogramu
  Tryb transmisji/wstrzymania
  Wybór przedziałów czasowych/częstotliwościowych i odtwarzanie dźwięku przefiltrowanego sygnału
Akustyczny obraz/video  Wybór pasma częstotliwości
  Odtwarzanie przefiltrowanego dźwięku
  Pojedyncza klatka lub klatki uśrednione w czasie
  Odtwarzanie wideo
Zarządzanie danymi Automatyczne generowanie raportów pdf pojedynczego obrazu akustycznego lub uśrednionych w czasie obrazów, w tym metadanych (czas, lokalizacja, notatki itp.), sygnału czasu, widma i spektrogramu


Eksport i import pomiarów w formacie zip za pośrednictwem zainstalowanych aplikacji do udostępniania plików (np. Google Drive)


Warunki środowiskowe


Temperatura robocza -10 °C - 60 °C
Wilgotność względna 45 % - 85 %

Urządzenie przenośne


System operacyjny Android OS version 10.0 or higher
